OS 分配两个内存空间，用来放 Ring buffer，可以用两个 ring 一个是 TX ring 一个是 RX ring，每一个 descriptor (entry) 描述一个 packet 的基址/长度。

TX descriptor:

base address of a packet
length
status bit（已发送还是将要发送）
flags for options

两个寄存器，指向 ring 当前头和尾。

完全参考这个：io-paravirtualization-tour.pdf

以太网（Ethernet）

是一种计算机局域网技术。是一个数据链路层以及物理层的概念。

以太网的一个重要特点：数据链路层和物理层是相关的。由于以太网的物理层和数据链路层是相关的，针对物理层的不同工作模式，需要提供特定的数据链路层来访问。

一张网卡同一时间可以配有几个 IP 地址？/ 网卡是几层设备？

每一个网卡都可以有一个 IP 地址，那么网卡一定是三层设备吧？

但是其实网卡是 2 层设备，就是工作在数据链路层的。原因见 ARP 协议^。

多个 IP 地址。

网卡本身是感知不到 IP 地址这个概念存在的，网卡只能知道 MAC 地址的存在。配置多网卡的意义在于：

为了让每个网站都有独立的 IP 地址。这样，服务器可以根据请求的目标 IP 地址，将流量正确地路由到对应的网站。意义：这种配置使得服务器可以高效地使用单一物理接口服务多个网站，而无需为每个网站配备独立的网络接口。

也就是多个网站，每个网站流量都不大的时候，就不用买很多张网卡浪费资源了。

DPDK

还记得 [[2025-04-02-NIC#网卡的环形队列（Ring buffer）]] 吗？DPDK 把 Ring buffer 都放到了用户空间，相当于完全 bypass 了 kernel。但是这就不得不依赖于 DPDK 提供的软件栈进行开发了，因为每一个 DPDK 的用户都直接从 Ring buffer 开始写协议进行优化是不现实的。

和 RDMA 区别：

两者均为 kernel bypass 技术，可以减少中断次数，消除内核态到用户态的内存拷贝；

不同点：

DPDK 是将协议栈上移到用户态，而 RDMA 是将协议栈下沉到网卡硬件，DPDK 仍然会消耗 CPU 资源；因此，DPDK 的并发度取决于 CPU 核数，而 RDMA 的收包速率完全取决于网卡的硬件转发能力。
DPDK 用户可获得协议栈的控制权，可自主定制协议栈；RDMA 则无法定制协议栈，只能用 RDMA 协议。

总结：

从灵活性上来说，DPDK 是无疑是更加灵活的，因为其允许用户自定义协议，代价就是协议仍然需要 CPU 来跑。

网卡收发包流程 / 网卡收发包需要几次拷贝?

经过几次拷贝？

不考虑报文特殊处理，包会放在 4 个位置，需要 2 次数据拷贝：

刚开始的时候，包到来，到达网卡设备上的缓冲区；
网卡通过 DMA 放到 [[2025-04-02-NIC#网卡的环形队列（Ring buffer）]] 中去，这一步并不算做需要优化的大开销内存拷贝，原因在这里 [[#内存拷贝]]。
网卡的环形队列固定大小，内核需要及时将这些包取走否则队列满网卡将丢弃接下来的包。内核从网卡环形队列中取走放到 struct sk_buff 结构中，这是第一次拷贝，在内核的接下来协议栈、socket 处理中，始终使用这个结构不需要内存拷贝。
第二次内存拷贝发生在内核态到用户态中，用户态进程取回报文中的内容。

可见这两次拷贝都是必须的，发包过程也是一样的。

linux网络数据从网卡到应用层需要几次内存拷贝？_linux socket几次拷贝-CSDN博客

一个非常全的整体收发包流程：Linux 网络栈接收数据（RX）：原理及内核实现（2022）里面提到了从 ring buffer 到 skb 结构体的这一次复制。

网卡 multi-host / socket direct

支持在多个主机之间共享一张网卡，多个主机可以是同一个物理主机的不同接口，或者不同物理主机的不同接口。

这样做的好处主要是是节省成本，假设一张 100G 的网卡成本 10000，200G 的成本在 15000，当一台服务器或者一个节点需要一个 100G 的网卡是，你可以选择每个节点或配备一张网卡，或者选择一张带有 Multi Host 的 200G 网卡，很显然，从成本来讲孰优孰劣一目了然。

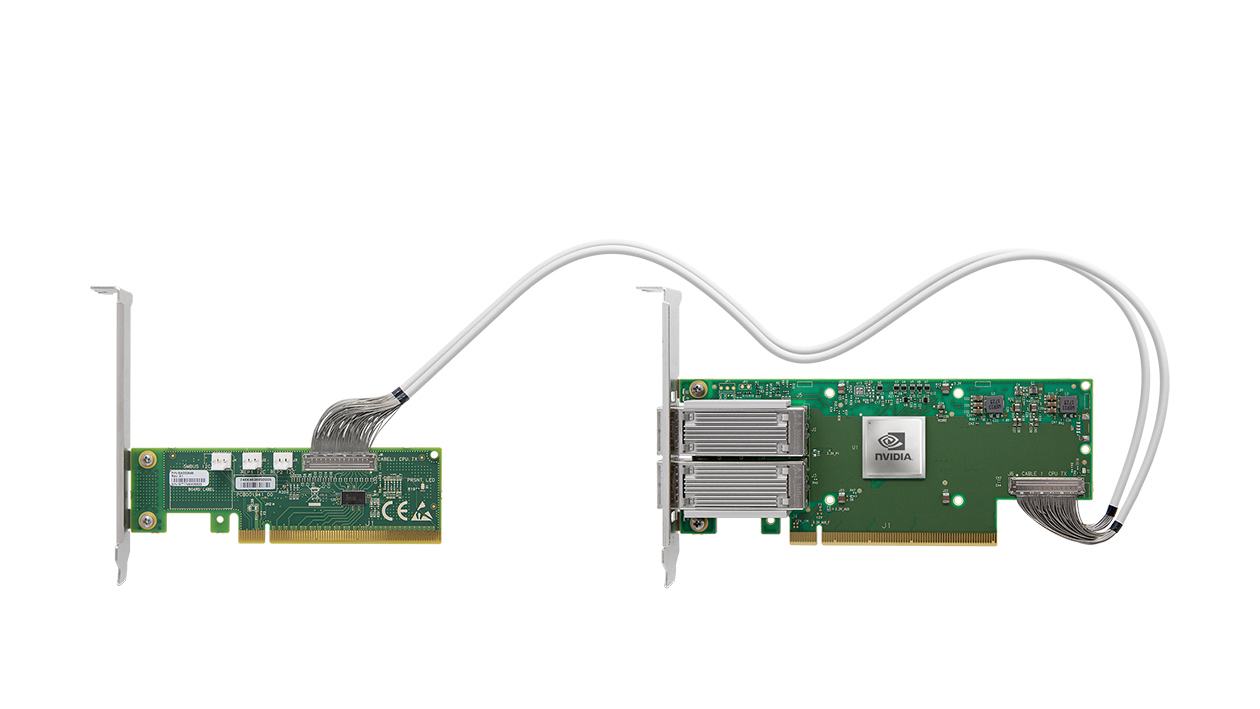

NVIDIA Socket Direct 是 NVIDIA 的一种 multi-host 技术，此技术允许双插槽服务器中的每个 CPU 通过其专用 PCIe 接口直接访问网络。请看下图：

Socket Direct 消除了处理器间总线上的负载，让网络流量无需遍历进程间总线。

网卡的环形队列（Ring buffer）

环形队列的存储区域位于主机内存（Host Memory） 中，而非网卡设备本身，这一点一定要熟记于心。

网卡通过 DMA 技术直接读写主机内存中的环形队列，无需 CPU 参与数据传输。网卡自身可能仅有少量缓存（如预取缓冲区），但主要数据存储依赖主机内存。网卡硬件上的缓存（如接收/发送缓冲区）通常只有几 KB 到几十 KB，仅用于临时暂存数据包。网卡从网络收到数据包后，先暂存到硬件缓存，随后立即通过 DMA 写入主机内存的接收环形队列（Rx Ring）。

所以就是说网卡在收发包的过程中需要大量的 DMA 操作？否则网卡上自己的缓存应该很快就满了。

是的。
